カップリング選定の考え方

カップリングは単なる軸継手ではありません。

実際の設備では、

• 据付誤差
• 熱膨張
• フレームたわみ
• 振動
• 衝撃負荷

などによって、軸は必ずズレます。

そのズレによって発生する反力をどう扱うかによって、設備寿命・振動・精度・保守性は大きく変わります。

そのためカップリングには、

• ゴム系
• チェーン系
• ディスク系
• ベローズ系

など、多くの種類が存在します。

本記事では、カップリング選定の本質である、

どこでズレを吸収し、何を逃がすのか

という考え方を、原動設計の視点から整理します。

この記事で分かること

• カップリング選定の本質
• なぜカップリングは種類が多いのか
• 芯ズレすると設備内部で何が起きるのか
• 反力とは何か
• 各カップリングが何を逃がしているのか
• なぜチェーンカップリングが今でも使われるのか
• 高精度カップリングほど扱いが難しい理由
• 実務でのカップリング選定フロー

カップリング選定とは何を決めることなのか

カップリング選定の本質は、

設備で発生するズレ・振動・衝撃を、どこで吸収するか

を決めることです。

つまり設計者は、

• どれぐらいズレそうか
• どれぐらい精度が必要か
• どれぐらい壊れにくさを優先するか

を考えながら選定しています。

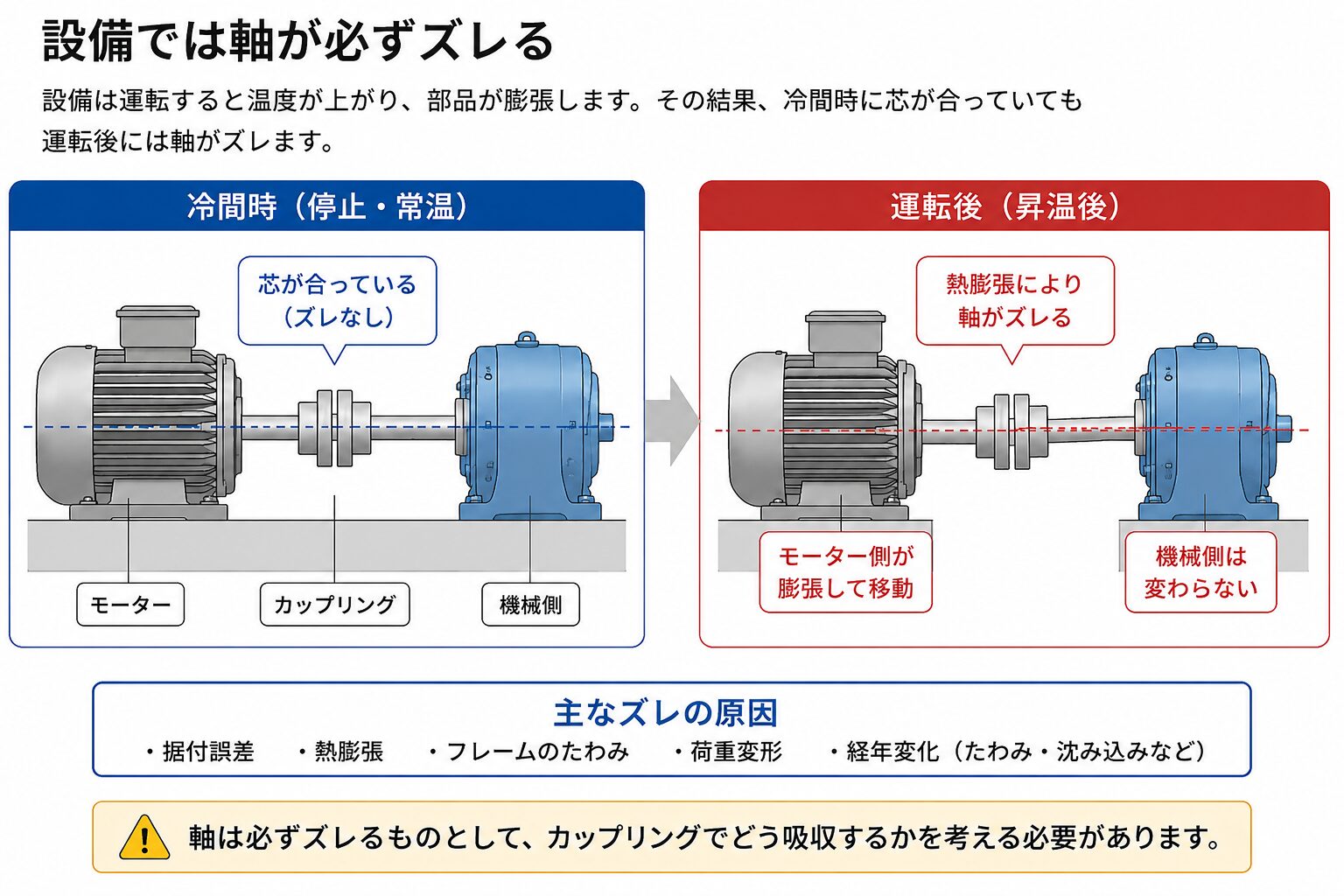

なぜ軸はズレるのか

機械は理論通りには組み上がりません。

実際の設備では、以下のような要因で軸芯がズレます。

つまり、

軸は必ずズレる

という前提で考える必要があります。

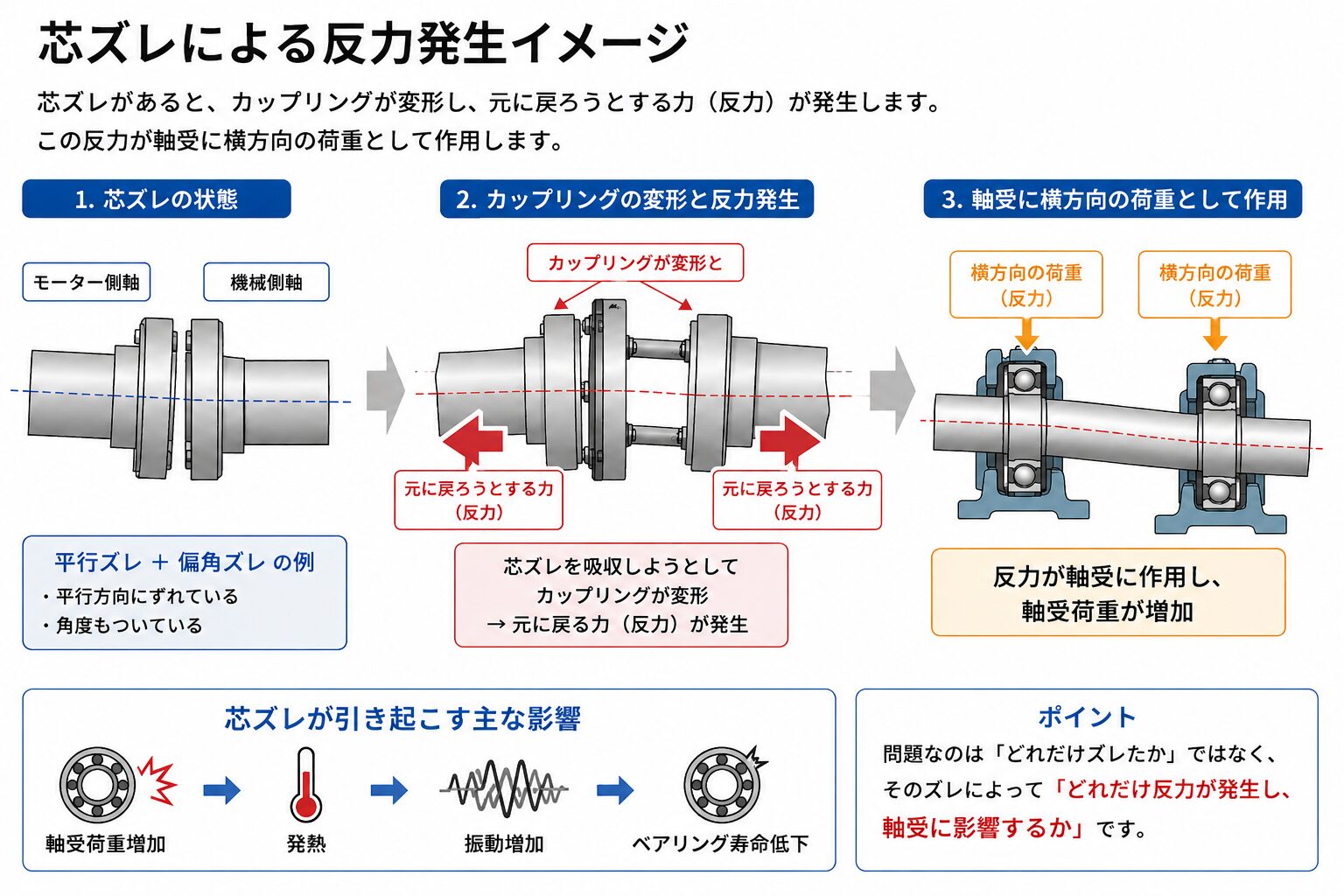

芯ズレすると何が起きるのか

芯ズレが発生すると、カップリング内部に無理な変形が発生します。

その結果、以下のような現象が起きます。

• カップリングが変形する
• 反力が発生する
• 軸受荷重が増加する
• 発熱・振動が増える
• ベアリング寿命が低下する

つまり本当に問題なのは、

どれだけズレたかではなく、そのズレでどれだけ反力が発生するか

です。

反力とは何か

反力という言葉はイメージしにくいですが、簡単に言えば、

無理やり変形させられた部品が、元に戻ろうとする力

です。

例えば、

• ゴムを押し込む
• 金属板を曲げる
• バネを押し縮める

と、元に戻ろうとする力が発生します。

カップリング内部でも同じことが起きています。

逃がすとは何か

カップリング選定でよく出てくる、

ズレを逃がす

という表現。

これは、

カップリング内部を変形させることで、反力を小さくする

という意味です。

例えばゴム系カップリングでは、

• ゴムが変形する
• 反力を吸収する
• 軸受負荷を減らす

ことで、設備を保護しています。

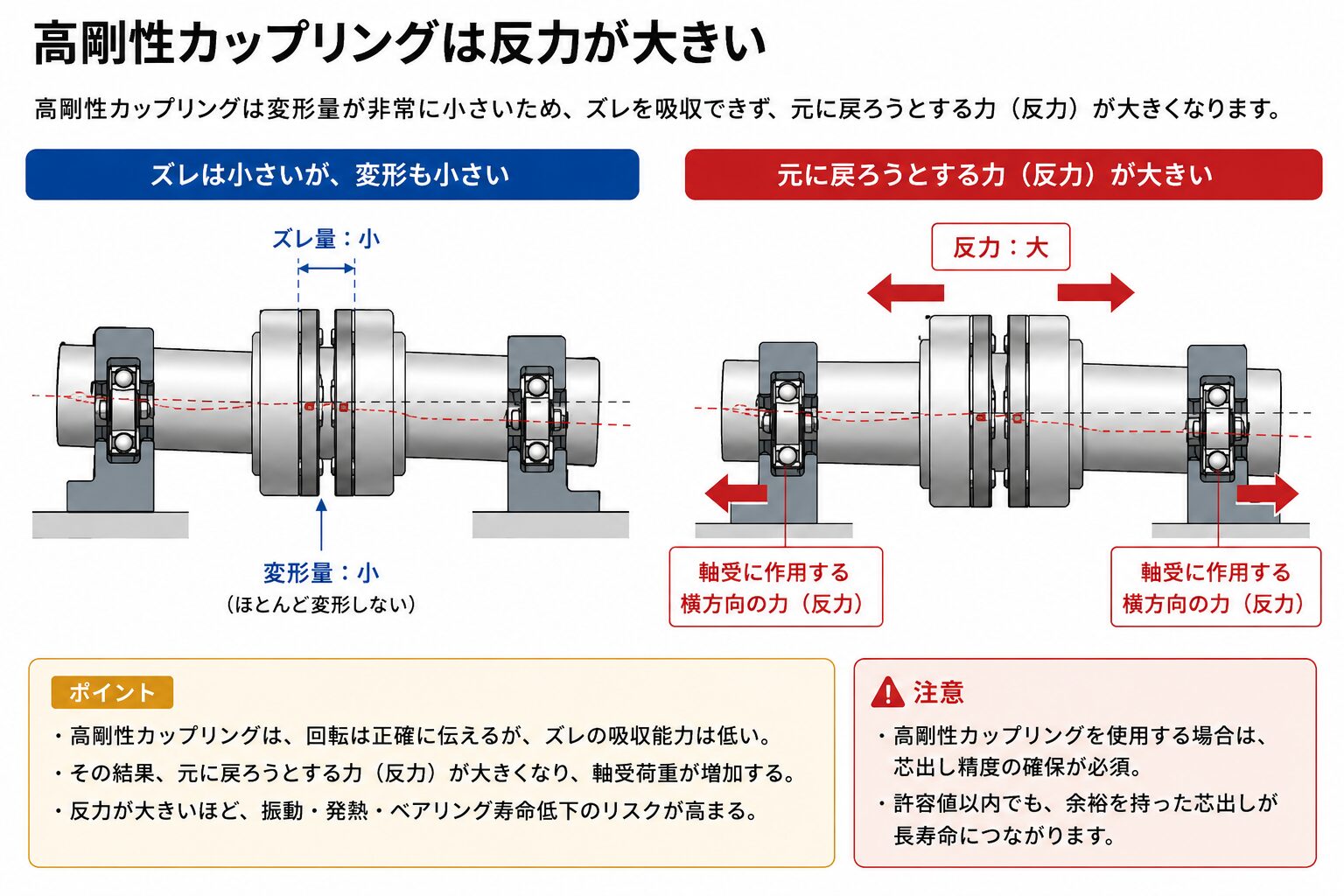

高剛性カップリングは逃がさない

例えばディスク型やベローズ型。

これらは非常に剛性が高く、

回転角度をほぼそのまま伝達できる

という特徴があります。

その代わり、

• ズレを吸収しにくい
• 反力が大きくなりやすい
• 軸受負荷が増えやすい

という性格になります。

そのため、高精度カップリングほど、

設備全体精度

が重要になります。

ディスク型・ベローズ型とはどんな構造か

ディスク型やベローズ型は、名前だけではイメージしにくいカップリングです。

構造を見ると、なぜ高剛性なのか理解しやすくなります。

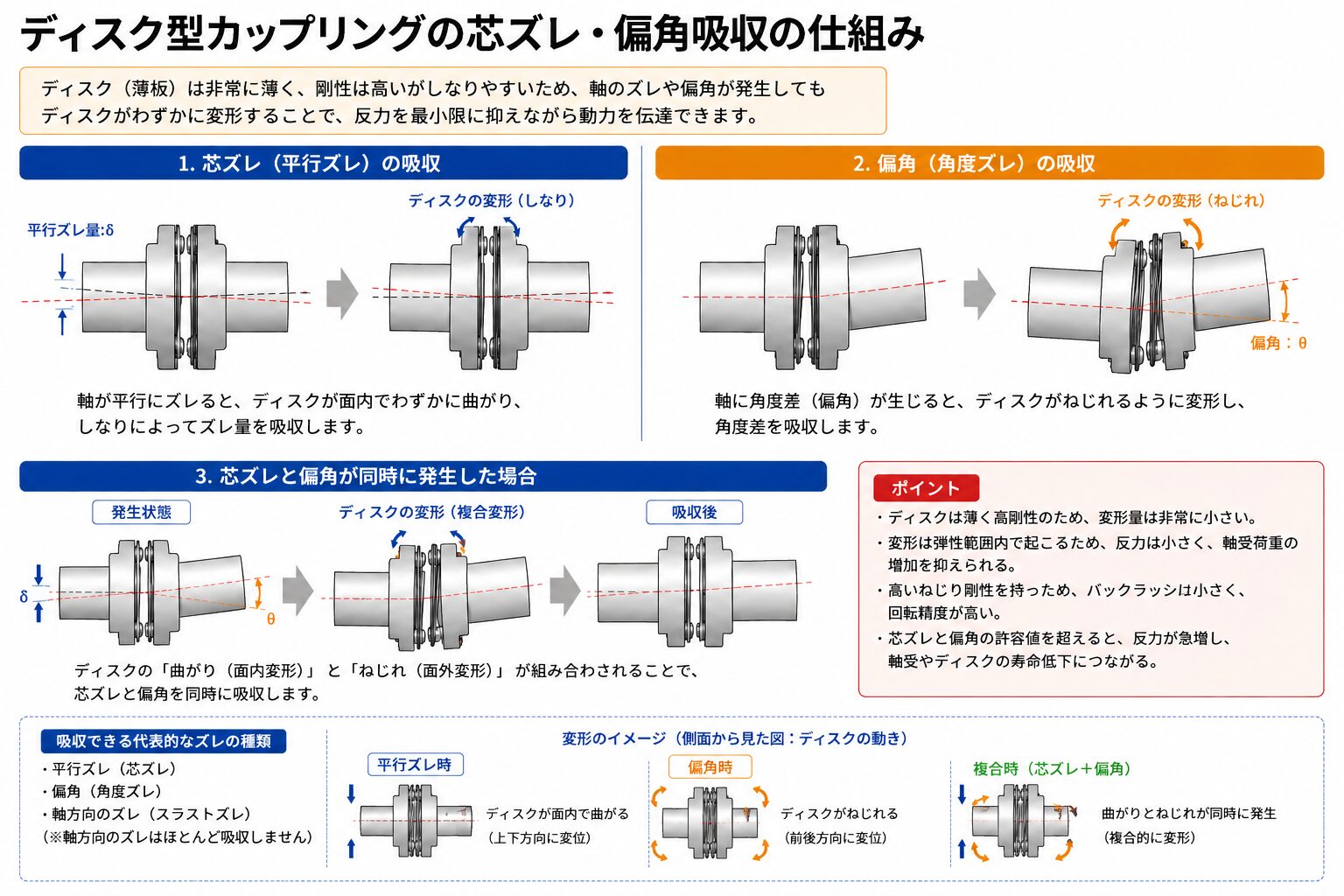

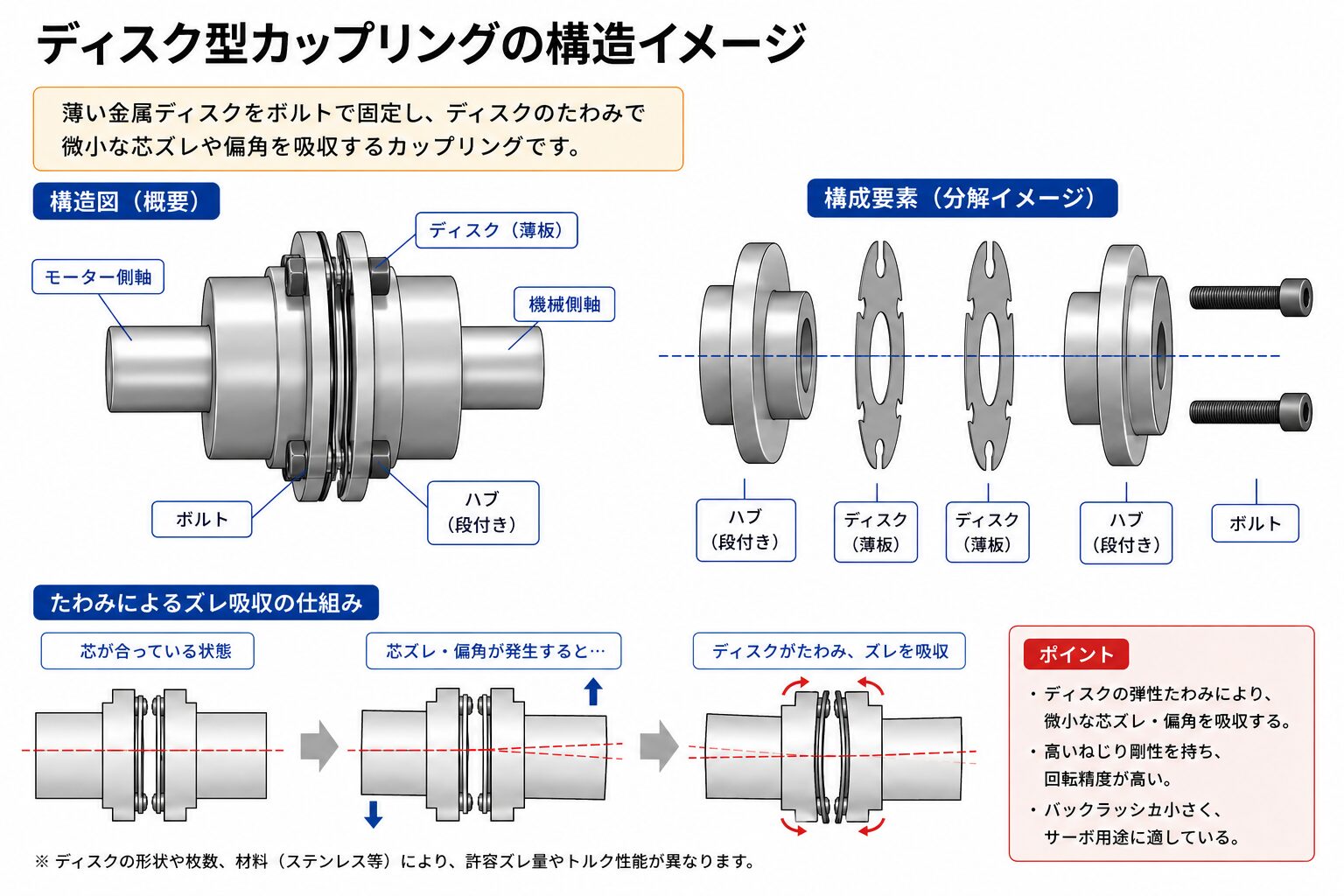

ディスク型カップリング

薄い金属板をボルトで固定し、その金属板のたわみで微小なズレを吸収します。

特徴

• 高剛性
• バックラッシュが少ない
• サーボ向き
• 偏角吸収が得意

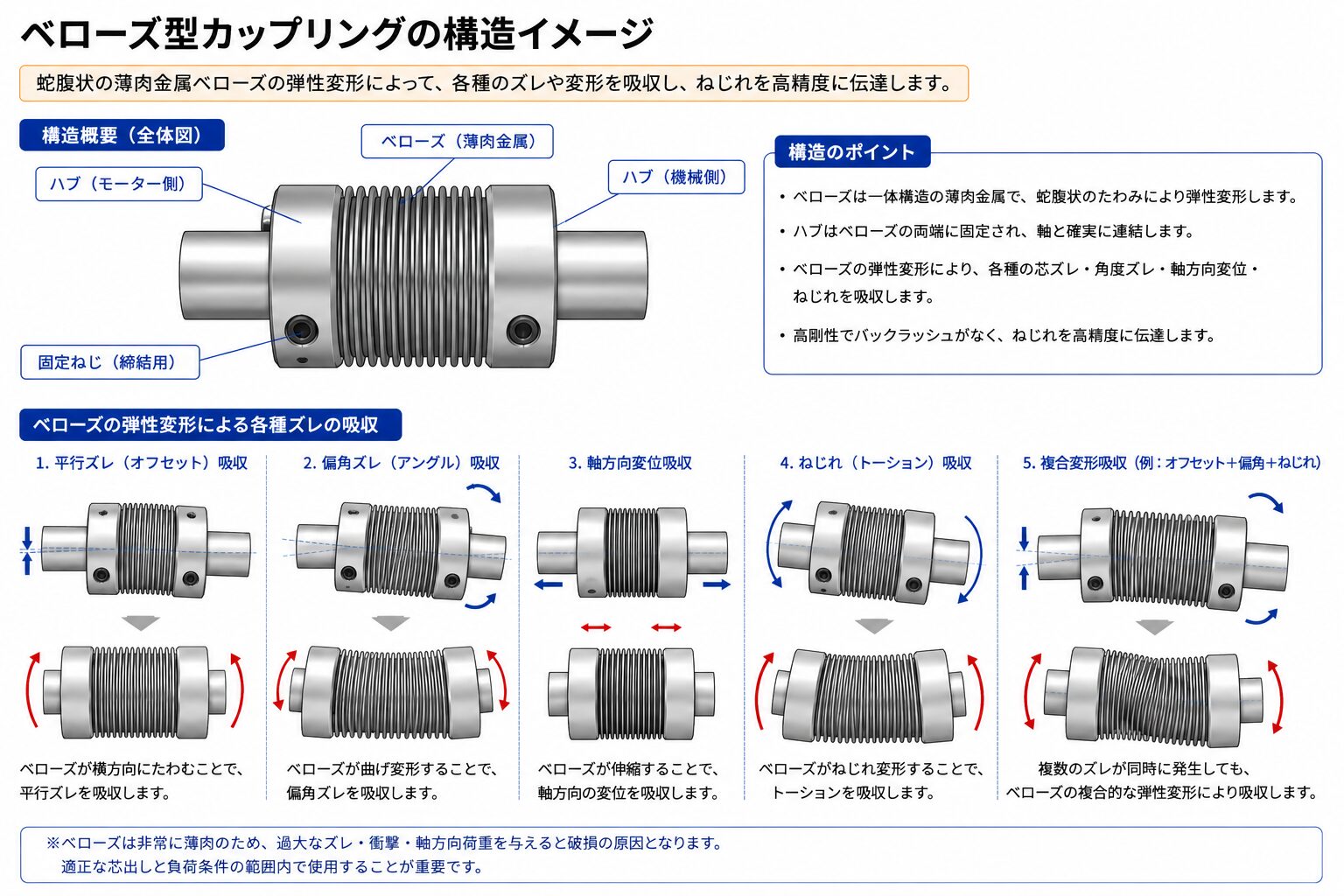

ベローズ型カップリング

蛇腹状の金属部品を利用し、ねじれを高精度に伝達します。

特徴

• 非常に高精度
• 応答性が高い
• 微小ズレ吸収
• 高速回転向き

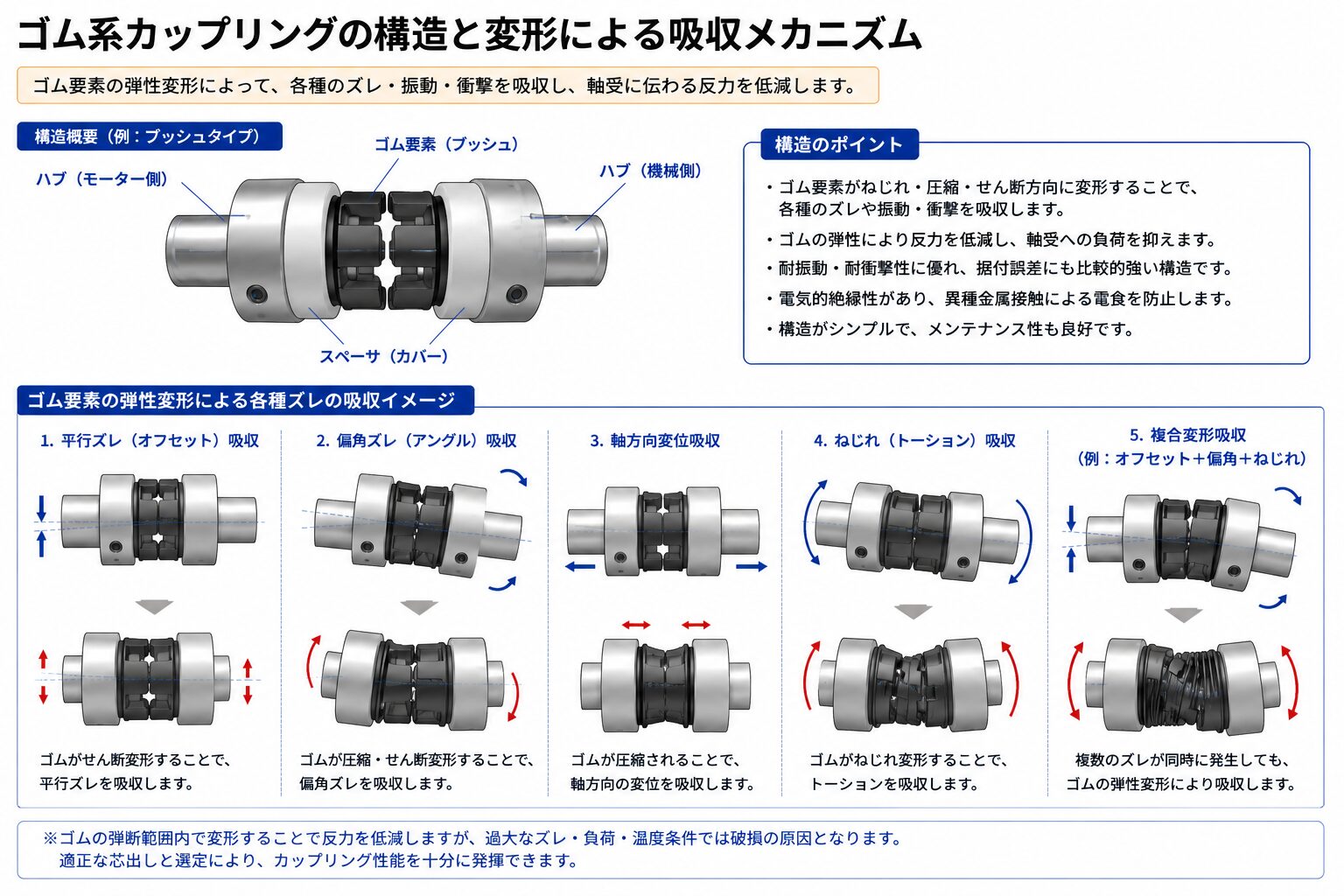

ゴム系カップリングは変形で逃がす

ゴム系カップリングでは、内部のゴムが変形します。

そのため、

• 振動吸収
• 衝撃吸収
• 据付誤差吸収

に強い。

現場設備で広く使われる理由がここです。

ただし、逃がしすぎると精度は落ちる

ゴムは変形するため、

• 応答遅れ
• 位相ズレ
• ねじれ

が発生しやすくなります。

そのため、

高精度制御には不向き

という面があります。

なぜチェーンカップリングが今でも使われるのか

40年前クラスの設備を改造すると、かなりの確率でチェーンカップリングが残っています。

現代的に見ると、

• 騒音
• 給脂必要
• 摩耗
• 高速不向き

など、不利な点も多いです。

それでも残っている理由は、

非常に現場耐性が高い

からです。

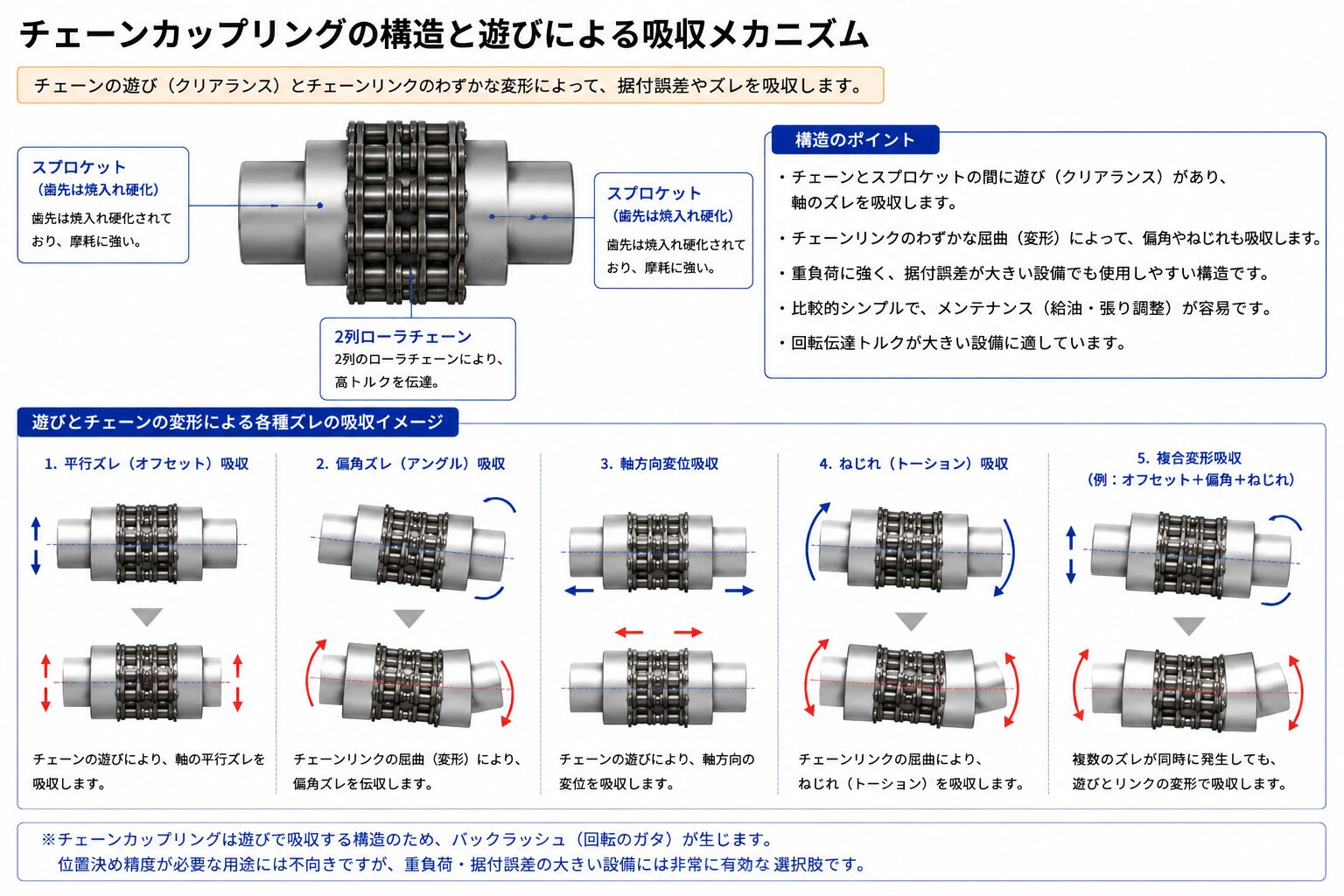

チェーンカップリングは遊びで逃がしている

チェーンカップリングは、

• チェーンの遊び
• リンククリアランス
• 金属変形

によってズレを吸収しています。

つまり、

据付が多少悪くても回る

という強みがあります。

昔の設備は止まらないことが最優先だった

現在は、

• 高精度
• 静音
• 高速制御

が求められます。

しかし昔の設備では、

とにかく止まらず動き続ける

ことが最優先でした。

そのため、

少々ズレても壊れにくい

チェーンカップリングが非常に相性が良かったのです。

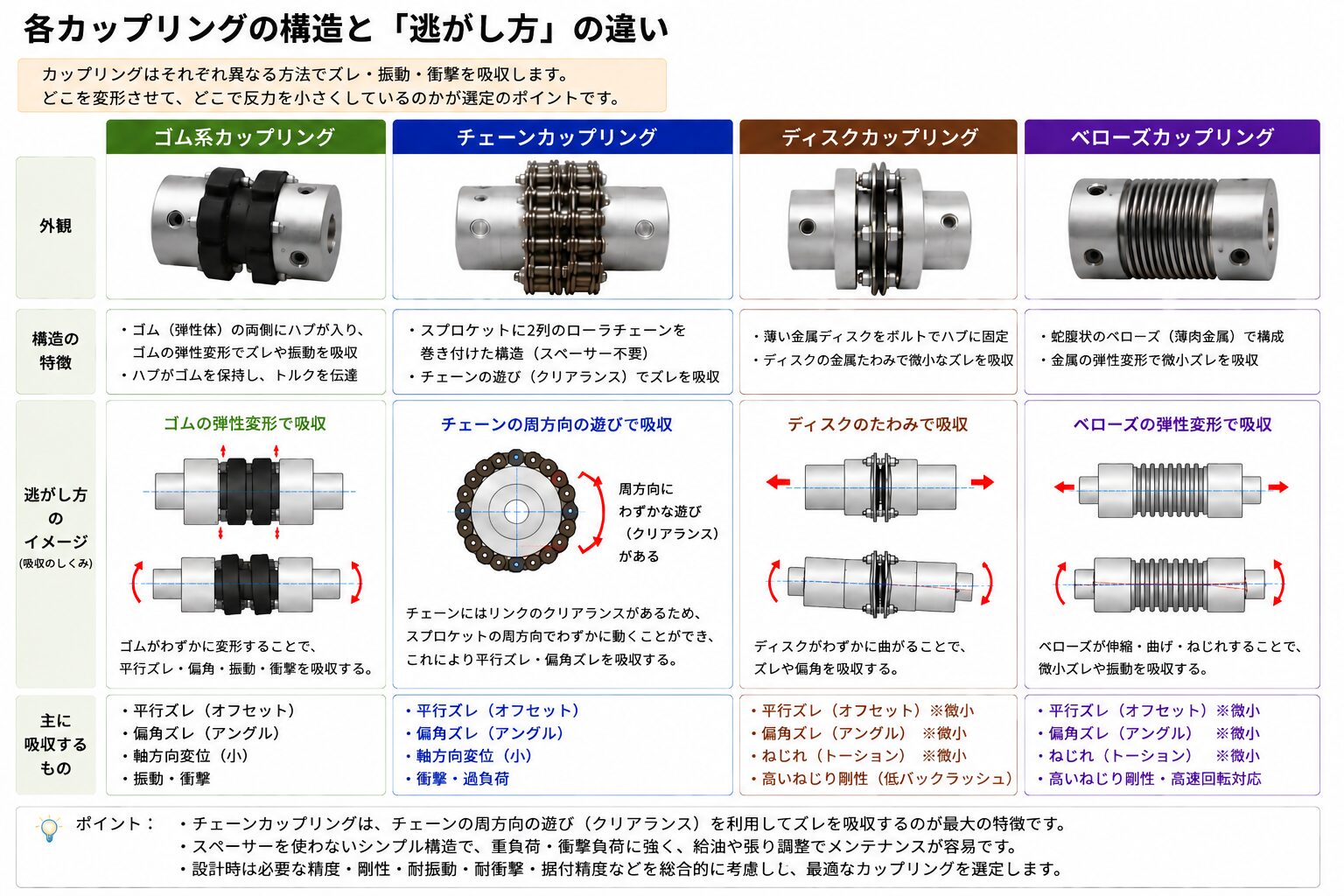

各カップリングは何を逃がしているのか

高精度ほど設備全体精度が必要になる

高剛性カップリングは高性能です。

しかしその代わり、

• 周囲のズレを許容しにくい
• 芯出し精度要求が高い
• 据付精度要求が高い

という特徴があります。

つまり、

カップリングだけ高性能でも意味がない

のです。

許容値以内でも長寿命とは限らない

カタログには、

• 許容偏心
• 許容偏角

が記載されています。

しかしこれは、

動作可能限界

に近い場合があります。

実際の長寿命運用では、もっと余裕を持たせる必要があります。

偏心量の実務感覚

※設備条件により大きく変化する。

モーター出力が大きいほど影響は増える

例えば2.2kW・4Pモーターでは、定格トルクはおおよそ12〜14N·m程度になります。

T：トルク[N・ｍｍ]　P：仕事量[kW]　n：回転速度[rpm]

ただし実機では、

• 起動時
• 急停止
• 衝撃負荷

によって瞬間的に負荷が増加することも多く、芯ズレによる反力の影響も無視できなくなります。

実務でのカップリング選定フロー

STEP1

設備はどれぐらいズレそうか考える

STEP2

どれぐらい精度が必要か考える

• サーボ同期
• 張力制御
• 位相制御
• 一般搬送

で要求は大きく変わります。

STEP3

どこで逃がすか決める

STEP4

何を犠牲にするか決める

実際のカップリング選定例

例1：サーボモーター直結の高精度設備

条件

• サーボ同期が必要
• 位相ズレNG
• 芯出し精度が高い
• 設備剛性も高い

選定

• ディスク型
• ベローズ型

選定理由

• 回転伝達精度を優先
• バックラッシュ低減
• 応答性重視

代償

• 芯ズレに厳しい
• 据付精度要求が高い
• 反力が増えやすい

例2：一般搬送ロール設備

条件

• 現地据付
• 熱膨張あり
• 架台たわみあり
• メンテ頻度高い

選定

• ゴム系カップリング

選定理由

• 振動吸収
• 芯ズレ吸収
• 軸受保護

代償

• 応答遅れ
• 高精度制御には不向き

例3：古い大型ロール駆動設備

条件

• 重負荷
• 長尺フレーム
• 据付精度が低め
• 長年使用設備

選定

• チェーンカップリング

選定理由

• 据付誤差に強い
• 壊れにくい
• 重負荷耐性

代償

• 騒音
• 摩耗
• 給脂必要

実例から見る選定思想の違い

まとめ

カップリング選定の本質は、

設備のズレと反力をどう扱うか

を決めることです。

そのため種類が非常に多く、それぞれ異なる逃がし方を持っています。

• ゴムは変形で逃がす
• チェーンは遊びで逃がす
• 高剛性タイプは逃がさず精度を優先する

つまり、

何を逃がし、何を優先するか

が設計思想そのものになります。

カップリングは単なる接続部品ではなく、

設備全体の精度・寿命・現場耐性を決める重要部品

なのです。
